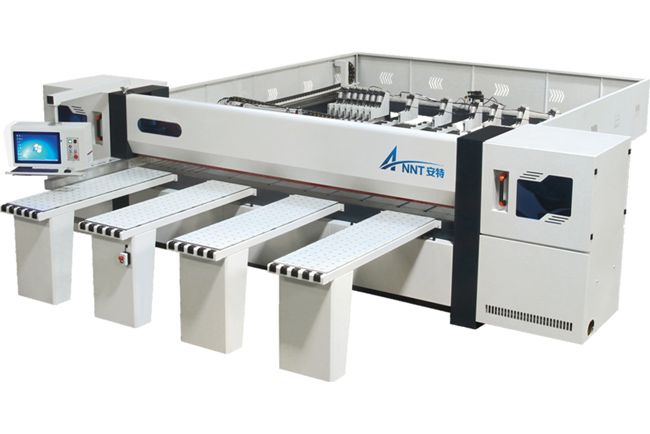

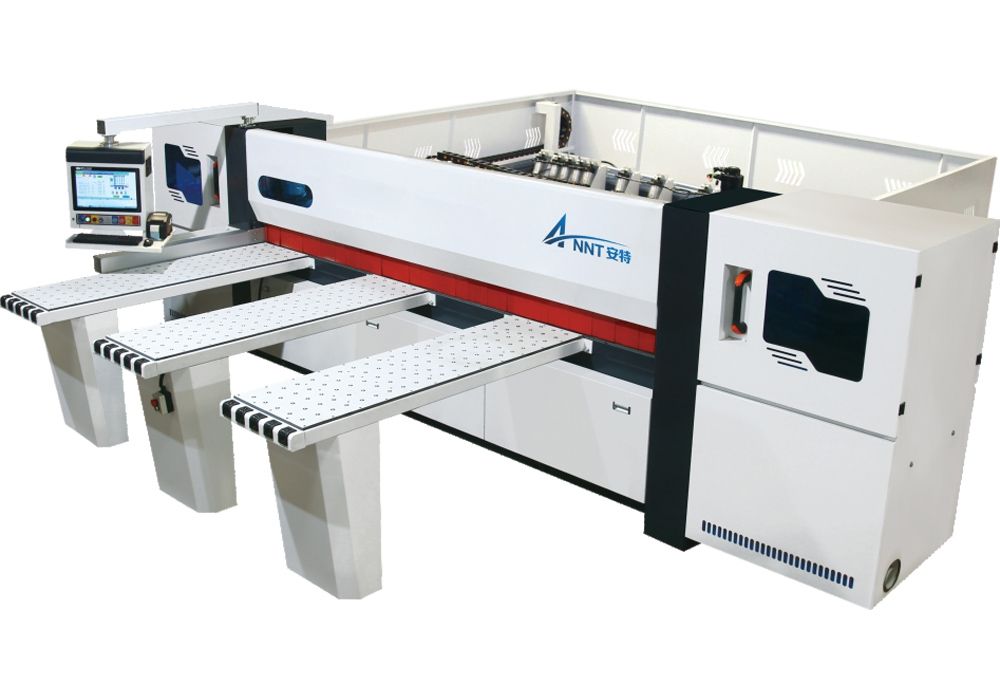

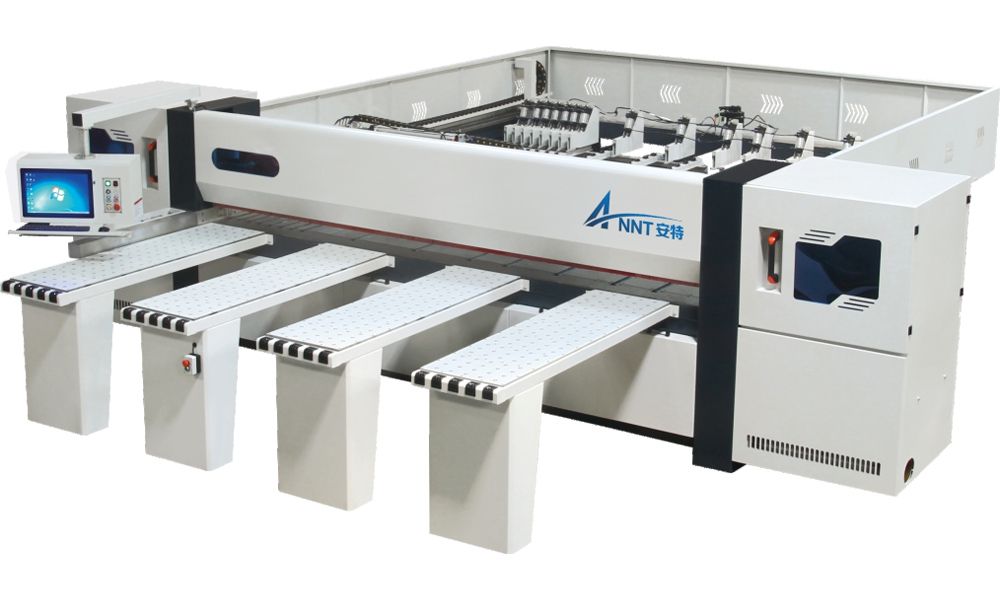

Панельная пила с ЧПУ. Горизонтальная панельная пила
Горизонтальная панельная пила с ЧПУ (числовым программным управлением) используется для резки панелей с меламиновым покрытием, шпонированных древесных материалов и других панельных материалов самых разных размеров.
| Модель | СК-270B | СК-330B | СК-380B |
| Общий размер | 5300 * 5200 * 1750 мм | 5900 * 5800 * 1750 мм | 6400 * 6300 * 1800 мм |
| Максимум. длина разрезания | 2600 мм | 3300 мм | 3800 мм |
| Максимум. толщина разрезания | 100 мм | 100 мм | 100 мм |
| Максимум. ширина разрезания | 2700 мм | 3300 мм | 3800 мм |
| Позиционирование | Автоматическое | Автоматическое | Автоматическое |
| Точность | ± 0,1 мм | ± 0,1 мм | ± 0,1 мм |
| Мощность двигателя основной пилы | 11кВт (15кВт по заказу) | 11кВт (15кВт по заказу) | 11кВт (15кВт по заказу) |
| Наружный диаметр полотна основной пилы. | 350-400 мм | 350-400 мм | 350-400 мм |
| Внутренний диаметр полотна основной пилы. | 80 мм | 80 мм | 80 мм |
| Скорость вращения основной пилы | 4100 об / мин | 4100 об / мин | 4100 об / мин |
| Мощность двигателя подрезной пилы | 2.2кВт | 2.2кВт | 2.2кВт |
| Внешний диаметр подрезной пилы | 180 мм | 180 мм | 180 мм |
| Внутренний диаметр подрезной пилы. | 55 мм | 55 мм | 55 мм |
| Скорость вращения подрезной пилы | 6100 об/мин | 6100 об/мин | 6100 об/мин |
| Мощность двигателя привода пильной рамы | 1,5 кВт | 1,5 кВт | 1,5 кВт |
| Мощность серводвигателя манипулятора | 1,5 кВт | 1,5 кВт | 1,5 кВт |
| Рабочее давление воздуха | 0,6-0,8 МПа | 0,6-0,8 МПа | 0,6-0,8 МПа |
| Скорость подачи материала | 0-80 м/мин | 0-80 м/мин | 0-80 м/мин |
| Скорость резания | 0-100 м/мин | 0-100 м/мин | 0-100 м/мин |
| Обратная скорость | 0-120 м / мин | 0-120 м / мин | 0-120 м / мин |
| Суммарная мощность | 17кВт (21кВт по заказу) | 17кВт (21кВт по заказу) | 17кВт (21кВт по заказу) |
| Вес машины | 4800кг | 5800кг | 6100 кг |
- Общий размер: 5300 * 5200 * 1750 мм
- Максимум. длина разрезки: 2600 мм
- Максимум. толщина разрезки: 100 мм
- Максимум. ширина разрезки: 2700 мм
- Позиционирование: автоматическое
- Точность пиления: ± 0,1 мм
- Мощность двигателя основной пилы: 11кВт (15кВт по заказу)
- Внешний диаметр полотна основной пилы: 350-400 мм
- Внутренний диаметр полотна основной пилы: 80 мм
- Скорость вращения основной пилы: 4100 об/мин
- Мощность двигателя подрезной пилы: 2,2 кВт
- Внешний диаметр подрезной пилы: 180 мм
- Внутренний диаметр полотна подрезной пилы: 55 мм
- Скорость вращения подрезной пилы: 6100 об/мин.
- Мощность двигателя привода пильной рамы: 1,5 кВт
- Мощность серводвигателя манипулятора: 1,5 кВт
- Рабочее давление воздуха: 0,6-0,8 МПа
- Скорость подачи материала: 0-80 м/мин
- Скорость резания: 0-100 м/мин
- Обратная скорость: 0-120 м/мин
- Общая мощность: 17 кВт (дополнительно 21 кВт)
- Вес машины: 4800 кг
- Общий размер: 5900 * 5800 * 1750 мм
- Максимум. длина разрезки: 3300 мм
- Максимум. толщина разрезки: 100 мм
- Максимум. ширина разрезки: 3300 мм
- Позиционирование: автоматическое
- Точность пиления: ± 0,1 мм
- Мощность двигателя основной пилы: 11кВт (15кВт опционально)
- Внешний диаметр полотна основной пилы: 350-400 мм
- Внутренний диаметр полотна основной пилы: 80 мм
- Скорость вращения основной пилы: 4100 об/мин
- Мощность двигателя подрезной пилы: 2,2 кВт
- Внешний диаметр подрезной пилы: 180 мм
- Внутренний диаметр полотна подрезной пилы: 55 мм
- Скорость вращения подрезной пилы: 6100 об/мин.
- Мощность двигателя привода каретки пилы: 1,5 кВт
- Мощность серводвигателя манипулятора: 1,5 кВт
- Рабочее давление воздуха: 0,6-0,8 МПа
- Скорость подачи материала: 0-80 м/мин
- Скорость резания: 0-100 м/мин
- Обратная скорость: 0-120 м/мин
- Общая мощность: 17 кВт (дополнительно 21 кВт)
- Вес машины: 5800 кг
- Общий размер: 6400 * 6300 * 1800 мм
- Максимум. длина разрезки: 3800 мм
- Максимум. толщина разрезки: 100 мм
- Максимум. ширина разрезки: 3800 мм
- Позиционирование: автоматическое
- Точность пиления: ± 0,1 мм
- Мощность двигателя основной пилы: 11кВт (15кВт на заказ)
- Внешний диаметр полотна основной пилы: 350-400 мм
- Внутренний диаметр полотна основной пилы: 80 мм
- Скорость вращения основной пилы: 4100 об/мин
- Мощность двигателя подрезной пилы: 2,2 кВт
- Внешний диаметр подрезной пилы: 180 мм
- Внутренний диаметр полотна подрезной пилы: 55 мм
- Скорость вращения подрезной пилы: 6100 об / мин.
- Мощность двигателя привода пильной рамы: 1,5 кВт
- Мощность серводвигателя манипулятора: 1,5 кВт
- Рабочее давление воздуха: 0,6-0,8 МПа
- Скорость подачи материала: 0-80 м/мин
- Скорость резания: 0-100 м/мин
- Скорость назад: 0-120 м/мин
- Общая мощность: 17 кВт (дополнительно 21 кВт)
- Вес машины: 6100 кг

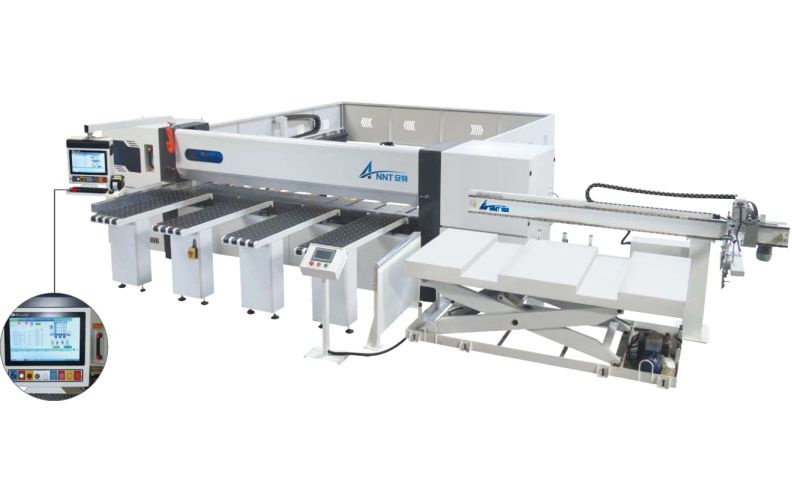

Эта горизонтальная панельная пила представляет собой раскройную пилу с компьютерным управлением, которая используется для резки панелей. Высокая производительность и высокая скорость гарантированы. Скорость резки может достигать 40 м/мин, что делает панельную пилу с компьютерным управлением пригодной для крупносерийного производства мебели. Панельная пила с ЧПУ производства нашей компании легко управляется вместе с подъемным столом для загрузки панели, что устраняет необходимость в ручной загрузке и максимизирует производительность предприятия.
Интегрированная механическая конструкция, блок двигателя и электронное управление - это особенности, которые гарантируют высокую производительность, гибкость, высокую точность резки до 0,15 мм.
-
-

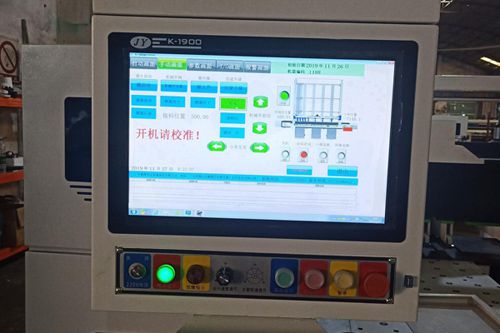

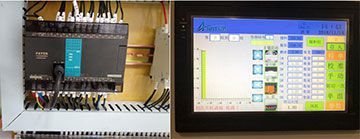

Система контроля:
Taiwan Fatke PLC + сенсорный экран
-
-

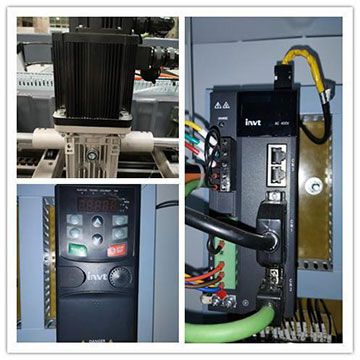

Трансмиссионный двигатель:
Сервопривод и инвертор INVT
-
-

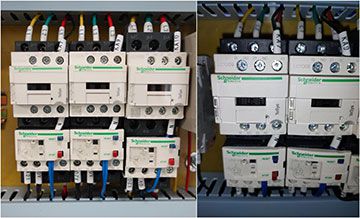

Электрические части:
Контакторы и провода от Schneider, безопасный и надежный источник питания и долгий срок службы.
-
-

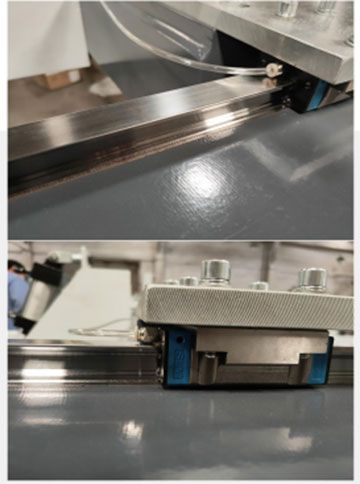

Направляющая:
Немецкий направляющий рельс со стальным ремнем SLM, закалка без деформации, высокая эффективность и защита от пыли, стабильная работа с высокой точностью.
-
-

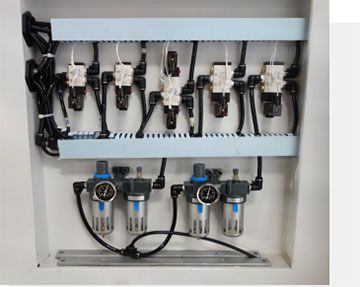

Соленоидный клапан:
Управление электромагнитным клапаном Taiwan Airtec обеспечивает стабильное давление воздуха в машине.
-
-

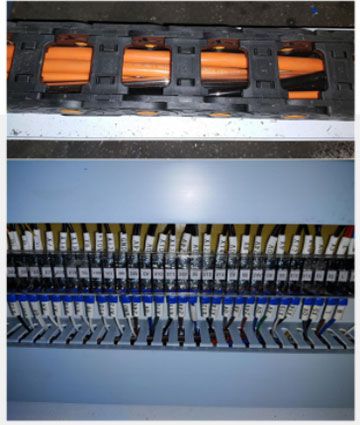

Кабели:
Высокая гибкость и защита от несанкционированного доступа, все кабели легко идентифицируются по номерам. Кабели последовательно размещены в тормозной цепи, что значительно упрощает обслуживание аппарата.
-
-

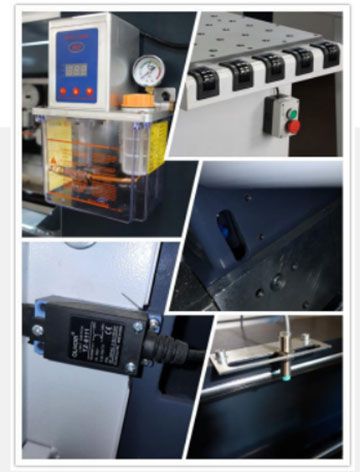

Устройства для обеспечения безопасности:
Это - защита подачи питания, защита от переработки, защита от аварийной остановки, ограничение положения, сигнализация давления воздуха, защитная крышка дверцы, сигнализация системы смазки и т. д..
-
-

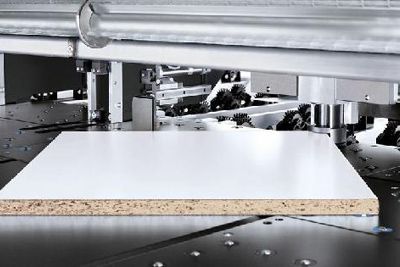

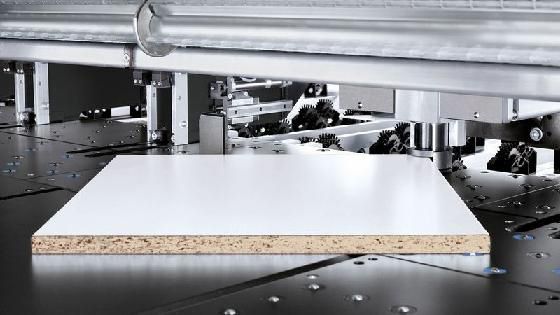

Точные разреры
Привод пильной рамы выполнен по немецкой технологии. Переменная скорость контролируется за счет идеального взаимодействия редуктора и системы реечной передачи, что обеспечивает точность резки при подаче панели ± 0,15 мм. Возможность реализовать автоматическое позиционирование в зависимости от ширины реза.
-
-

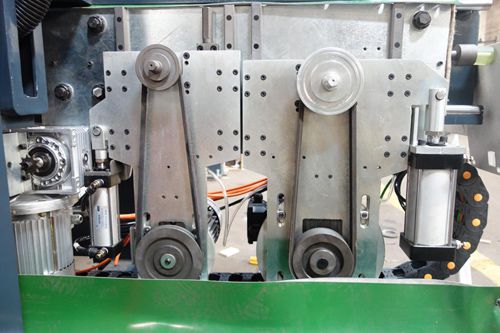

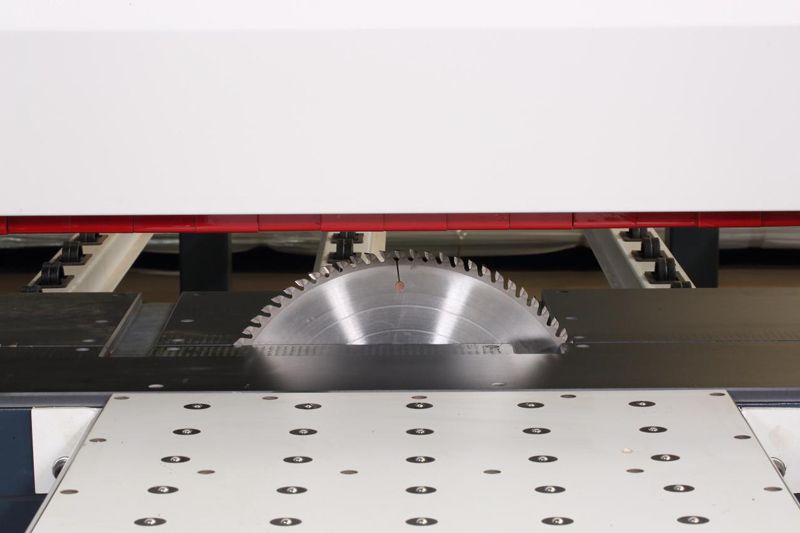

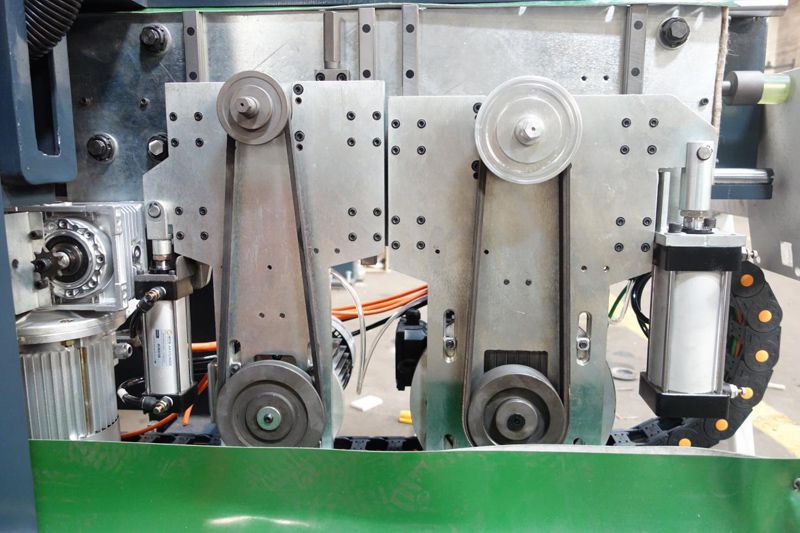

Независимый подъем основной пилы и подрезной пилы
Основная пила и подрезная пила оснащены независимой системой управления подъемом. Основная пила приводится в движение двигателем Igarashi мощностью 15 кВт, мощность двигателя подрезной пилы составляет 2,2 кВт. Максимальная толщина разрезаемой панели до 90 мм. Это гарантирует повышенную скорость резания и меньшую нагрузку на пильные полотна, что делает полотна более прочными.
-
-

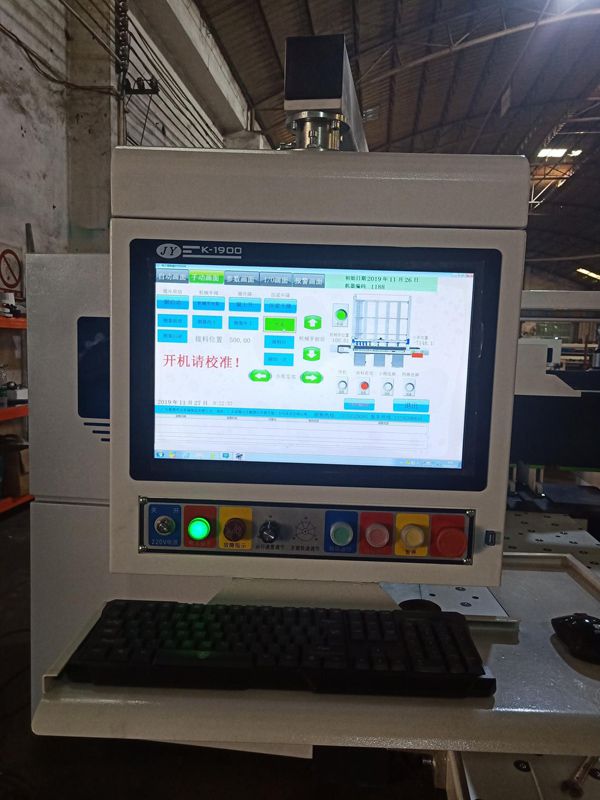

Система контроля ПК
Система управления управляет сложными планами резки, она позволяет подключаться к разнообразному программному обеспечению для резки, программному обеспечению для управления штрих-кодами и программному обеспечению для автоматизации производства.
-
-
Прочная конструкция

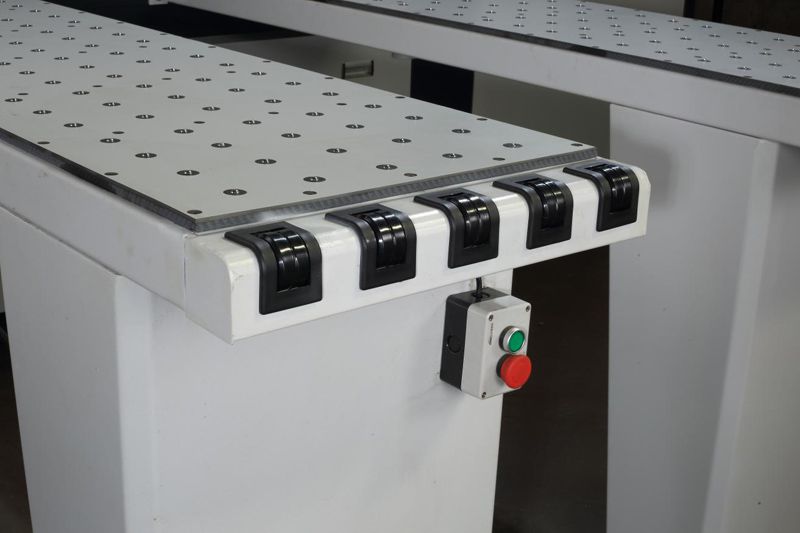

Пила изготовлена из сверхпрочной стали. Прижимная планка прочная и недеформируемая, позволяет заготовкам плотно прилегать к рабочему столу. Столешница имеет несколько конфигураций для упрощения загрузки и разгрузки панелей и защиты панели от царапин.
-
-

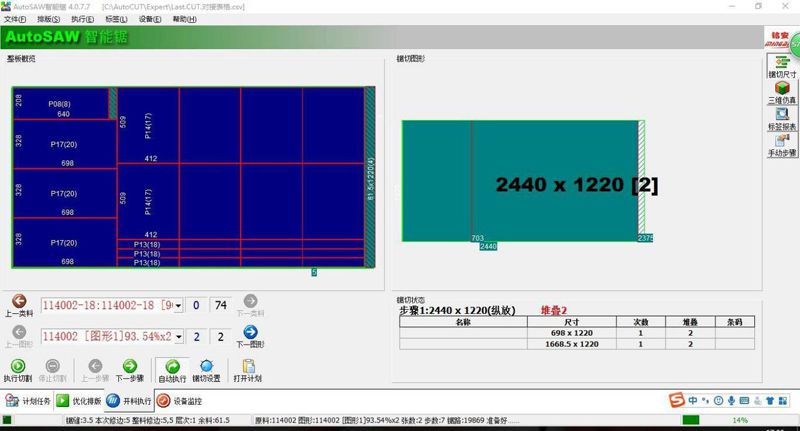

Программное обеспечение для оптимизации раскроя (по заказу)
Это программное обеспечение помогает оптимизировать операции резки панельных материалов. Значительно повышается точность обработки и уменьшается количество ошибок резки. Сенсорный экран высокого разрешения 19 дюймов поддерживает лучшие визуальные эффекты, гарантируя бесперебойную работу. Совместимое с разнообразным программным обеспечением для резки и программным обеспечением для автоматизации производства, это программное обеспечение также обеспечивает оптимальное управление материалами и уменьшает коэффициент потери материала.
